Kamień w pobliżu mnie

PRZECHWYTYWANIE OBRAZU PŁYTY

Aplikacja umożliwia pozyskiwanie i obróbkę zdjęcia płyty poprzez korygowanie dystorsji obiektywu i jej prostowanie. Dzięki uzyskanemu obrazowi kształty można ułożyć na płycie, unikając niedoskonałości materiału, jednocześnie identyfikując nerwy, które wymagają obróbki; istnieje również możliwość geometrycznej kwalifikacji krawędzi płyty.

RYSUNEK I PROJEKT

Możliwe jest zdefiniowanie obrabianych kształtów:

• z narzędziami CAD 2D

• importując plik DXF/DWG

• z automatyczną akwizycją ze zdjęcia (za pomocą modułu foto-digitizera)

• importując listę z zastrzeżonego formatu: Excel, CSV

Kształty, które zaczynają się obrabiać, zostaną zgrupowane na szczegółowej liście.

POZYCJONOWANIE KSZTAŁTÓW

Kształty można układać na płycie zarówno z ręcznym, jak i automatycznym nestingiem. Zagnieżdżane kształty są ładowane z aktywnej listy z elementami.

OBRÓBKI

Po ułożeniu kształtów na płycie można zoptymalizować kolejność cięcia. W tej fazie nakładające się cięcia są usuwane, kolidujące cięcia są przycinane, niekompletne są uzupełniane obróbką resztkową, a kolejność cięcia jest optymalizowana w celu zminimalizowania obrotów głowicy i szybkiego przebycia odległości.

• Obsługiwane obróbki: nacięcia liniowe, nacięcia krzywoliniowe, nacięcia ukośne, nacięcia, pręty, V-Groove.

• Obsługiwane technologie cięcia: tarcza, waterjet, frezowanie i cięcie-wiercenie.

• Automatyczna obróbka resztek w celu ukończenia cięć za pomocą narzędzia do wiercenia/frezowania lub głowicy do cięcia wodą.

• Przemieszczanie i manipulowanie kawałkami płyty przez manipulator przyssawek w celu zakończenia cięć i załadunku/rozładunku otrzymanych detali.

• Symulacja materiału i maszyny wirtualnej do natychmiastowej weryfikacji sekwencji cięcia.

FUNKCJE OPROGRAMOWANIA

• Obsługa cięcia płyt

• Narzędzia CAD 2D

• Zagnieżdżanie ręczne/automatyczne

• Obliczanie zoptymalizowanych trajektorii cięcia tarczy

• Automatyczna obróbka resztek w celu ukończenia cięć za pomocą narzędzia do wiercenia/frezowania lub narzędzia do cięcia strumieniem wody

• Ruch kawałków płyty przez manipulator przyssawek

• Akwizycja i korekta obrazu płyty za pomocą kamery

• Solidna symulacja z usuwaniem materiału i kontrolą kolizji

•


Cechy

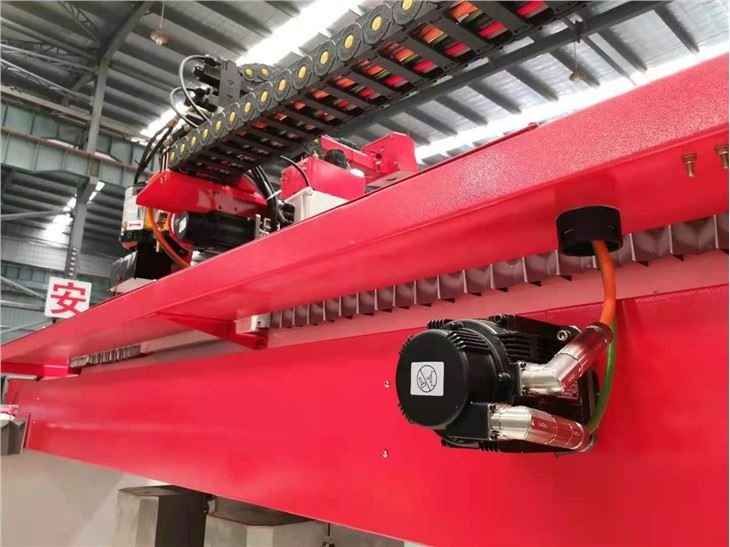

1. Z podnośnikiem próżniowym do przesuwania płyty (opcjonalnie) 2. Rozmiar stołu: 3300 * 2000 mm 3. Włoski system operacyjny ESA i włoskie oprogramowanie do rysowania CAD CAM Pegasus 4. Z oprogramowaniem biurowym do rysowania CAD CAM w domu lub w biurze i cięciem 3D ( opcjonalnie) 5. Piła mostowa o konstrukcji monoblokowej będzie łatwa do zainstalowania i załadowana do 20-stopowego kontenera jako całości. 6. Metoda połączenia: 1/2G 7. Digitalizator kamery fotograficznej do pozycjonowania płyty i składu w celu optymalizacji wykorzystania płyty. 8. Znacznik laserowy i konstrukcja stalowa 9. Przechylanie głowicy 0°/45°/90°, obrót głowicy 360°. Przechylanie stołu od 0° do 85°, automatyczny obrót co 45° oraz ręczne obracanie stołu od 0° do 360° o dowolny stopień. 10. Tajwańska prowadnica liniowa Hiwin w osi X i Y oraz śruba kulowa Hiwin w osi Z 11. Zębatka śrubowa i zębnik w osi X i Y 12. Włoski sterownik ESA, włoski sterownik ESA i serwomotor ESA oraz falownik Savch 13. Ręczne i automatyczne smarowanie 14. Interpolacja 4-osiowa + 1 oś sterowana elektronicznie

Klienci' miejsce

Warsztat

Nasze usługi

● Wszystkie nasze maszyny zostaną w pełni sprawdzone i przetestowane przez nasz dział kontroli jakości przed wysyłką.

● Bezpłatna dożywotnia konserwacja technologii

● Dostawa części zamiennych gratis z powodu naszych wad w ciągu 12 miesięcy' czas gwarancji i koszt z 12 miesięcy.

● Bezpłatne szkolenie w zakresie instalacji, obsługi i konserwacji.

● Wsparcie techniczne przez wszystkie dni robocze.

● Wersja angielska'instrukcje',"Instrukcja obsługi" Będą oferowane.

Opakowania& Ładowanie

1) Wszystkie części owinięte wodoodporną folią PE i/lub pęcherzykami powietrza.

2) Części zapasowe i dodatkowe o małych rozmiarach zapakowane w kartony ze sklejki.

3) Ze stalowymi linami do zamocowania w pojemniku, antypoślizgowe odpowiednie do transportu na duże odległości.
